Soluciones de calibración para la electromovilidad

Testo Industrial Services ofrece a su empresa soluciones integrales de calibración para la electromovilidad. Nuestros laboratorios acreditados cumplen los requisitos del sector de la movilidad eléctrica con exactitud y precisión.

Todos somos conscientes de los cambios actuales en la industria del automóvil, que seguirán acompañándonos en los próximos años. Bajo la influencia de tendencias como la protección del medio ambiente, la urbanización y la digitalización, se están desarrollando nuevos conceptos y tecnologías de conducción en la industria del automóvil. El motor actual del cambio es principalmente la electromovilidad.

Los nuevos conceptos y desarrollos en el sector de la e-movilidad están cambiando los requisitos y las exigencias en lo que respecta a las calibraciones de los equipos de medición y prueba pertinentes. Testo Industrial Services S.A.U ha ampliado sus laboratorios acreditados en el ámbito de las variables eléctricas medidas y los ha adaptado a los requisitos de la electromovilidad.

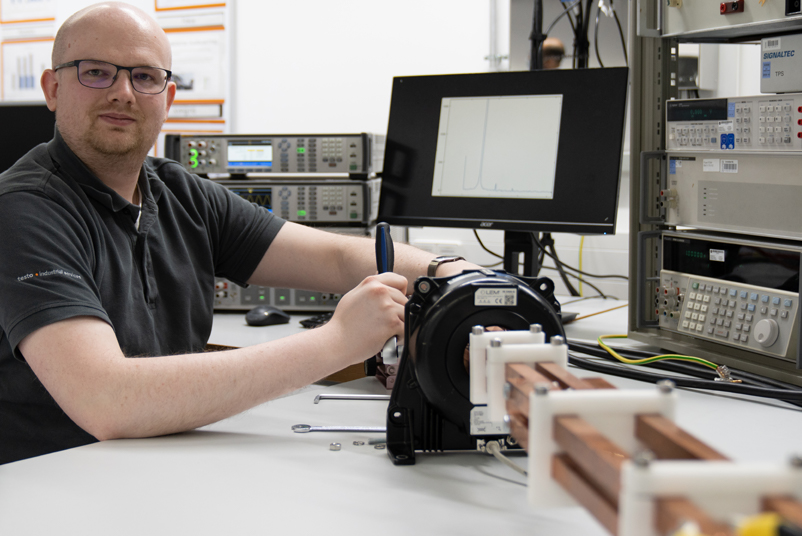

Calibración de sus transformadores de corriente

Los transformadores de corriente (transformadores de medida) se utilizan para medir corrientes y realizar una gran variedad de tareas. Entre otras cosas, un transformador de corriente es capaz de convertir una corriente primaria en una señal eléctrica fácilmente procesable, en forma de corriente o tensión proporcional.

En nuestra propia estación de medición desarrollada para la medición de transformadores realizamos calibraciones completas para sus transformadores de corriente. Podemos realizar calibraciones ISO y DAkkS:

  • ISO: AC/DC máximo 4000 A / a frecuencias de máximo 10 kHz
  • DAkkS: AC/DC máximo 1000 A / a frecuencias de máximo 2 kHz

Además, podemos calibrar formas de onda dinámicas no sinusoidales mediante el método de muestreo. Conseguimos las altas precisiones requeridas con la ayuda de nuestra configuración de medición especialmente desarrollada, que consta de 40 kg de cobre puro y tiene un trazado de cables definido. Esto minimiza los efectos de las interferencias y aumenta enormemente la capacidad de transporte de corriente. La posibilidad de desmontar fácilmente el montaje de prueba y, por tanto, de integrar rápidamente el elemento de prueba en el montaje de prueba, conduce a un procedimiento de calibración optimizado.

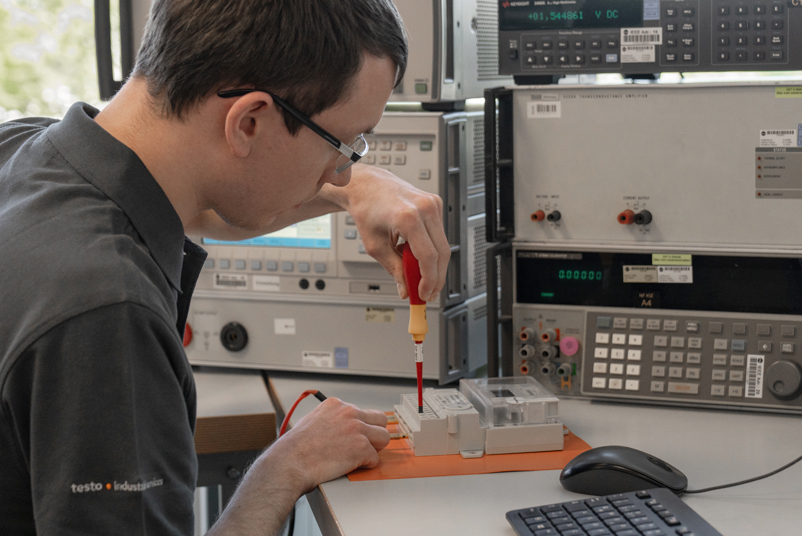

Calibración de sus derivaciones de corriente

Un shunt es una resistencia eléctrica de bajo ohmio que puede utilizarse para medir altas corrientes eléctricas en equipos de prueba y configuraciones de medición. Un shunt genera una tensión de medición en función de la corriente conectada.

Llevamos a cabo la calibración de sus derivaciones de corriente en una estación de medición de derivaciones especialmente diseñada, utilizando el método comparativo. Durante la calibración, se aplica una corriente definida a la derivación que se va a probar y se determina la corriente "indicada" de la resistencia en función de la tensión descendente en combinación con el valor nominal de la resistencia. Una calibración alternativa es la determinación del valor de la resistencia de la derivación de corriente mediante un puente de medición.

Testo Industrial Services realiza calibraciones DAkkS en varios puntos de medición:

  • CA de 100 µA a 100 A / CC de 0 A a 1000 A
  • Gama de frecuencias de 10 Hz a 10 kHz en puntos discretos

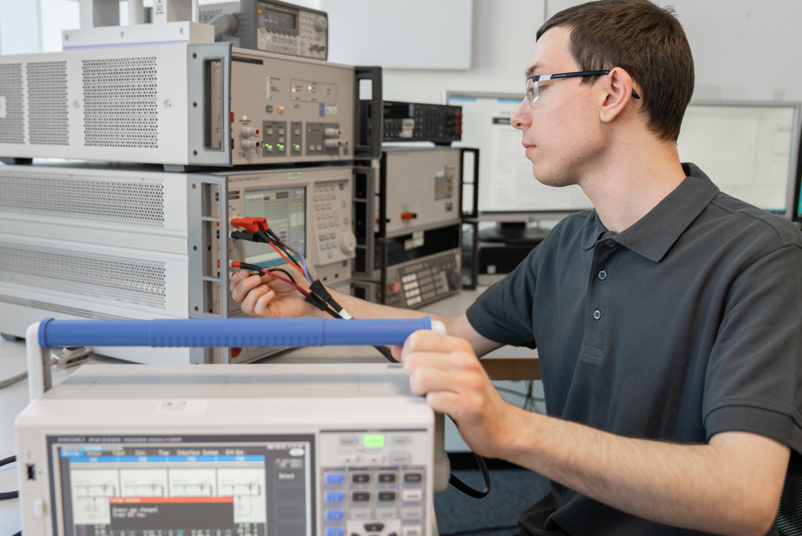

Calibración de medidores y analizadores de potencia

Los medidores y analizadores de potencia son adecuados para la medición precisa de la potencia. Un gran número de parámetros eléctricos son relevantes aquí. Además de la tensión de CC y CA o de la intensidad de corriente de CC y CA, también se presta atención al desplazamiento de fase asociado (entre 0° y  /- 90°) y a la oscilación armónica. Además, la potencia de CC y las potencias activa, reactiva y aparente son relevantes para la calibración.

La calibración de sus instrumentos de medición de potencia se realiza en un procedimiento de medición directa a través de tres estaciones de medición especialmente equipadas con calibradores de alta precisión. Podemos realizar calibraciones DAkkS en los siguientes rangos de medición:

  • Tensión continua entre 10 V y 1100 V
  • Rango de corriente de 0 a 1000 A DC con un máximo de 1000 kWs
  • Tensión alterna entre 0 y 1000 V a una frecuencia máxima de 1 MHz
  • Rango de corriente de 0 a 100 A AC a una frecuencia máxima de 10 kHz.

El rango de potencia completa la consideración de la potencia activa, reactiva y aparente desde 50 µW/ µVar / µVA hasta 80 kW/ kVar / kVA a un máximo de 10kHz.

La trazabilidad de estas estaciones de medición tiene lugar en nuestro laboratorio de referencia interno.

Calibración de sus pinzas de corriente

La medición precisa de la corriente es esencial en el campo de la electromovilidad. Con la ayuda de pinzas de corriente (pinza amperimétrica o transformadores de corriente de pinza) es posible realizar mediciones rápidas y sin contacto de la intensidad de la corriente eléctrica en un conductor.

La calibración de sus pinzas de corriente se realiza con la ayuda de una corriente de referencia definida. La corriente de referencia se puede escalar según sea necesario utilizando números de bobinado flexibles para adaptar la intensidad de la corriente a la necesidad de calibración. Podemos realizar calibraciones DAkkS en los siguientes rangos de medición:

  • AC de 1 mA a 800 A y DC de 1 mA y 1000 A DC
  • Frecuencia desde 40 Hz hasta un máximo de 5 kHz*

*hata 20 A, valores de corriente superiores hasta 65 Hz

Calibración de contadores de energía y electricidad

Los contadores de electricidad y energía son esenciales para registrar el consumo real de un coche eléctrico, ya que se correlacionan directamente con el estado de la batería. La calibración de sus contadores de energía y electricidad es posible en cualquier factor de potencia en nuestros laboratorios acreditados. Calibramos cada fase de su instrumento por usted con alta precisión y baja incertidumbre de medición:

  • Corrientes de hasta 100 A
  • Tensiones de hasta 1000 V y
  • a frecuencias técnicas de hasta 400 Hz.

La conexión de nuestros estándares al contador de energía correspondiente se realiza por separado para los valores medidos de corriente y tensión. Esta simulación de potencia puede generar cualquier potencia y factor de potencia. De este modo, la energía a medir puede determinarse mediante la retroalimentación y la medición sincrónica del tiempo en el sistema de medición. También en este caso, Testo Industrial Services puede calibrar cualquier cantidad de energía, desde Wh hasta MWh, gracias a la escalabilidad del tiempo de medición.

Sistemas de prueba de baterías

Las baterías de alto voltaje son el corazón de un coche eléctrico y proporcionan la energía para mantenerlo en movimiento. Esto hace que las pruebas exhaustivas en las fases de desarrollo y posteriores sean aún más importantes. Los sistemas de medición de alta precisión que se utilizan para ello disponen de varias funciones de seguridad, como la protección contra sobretensión o sobrecorriente, así como el reconocimiento de parámetros externos. Por lo tanto, es esencial la calibración periódica de los valores de corriente, tensión y resistencia para CA y CC de estos dispositivos. Calibramos sus sistemas de prueba de baterías y también somos capaces de analizar para usted parámetros dinámicos como el tiempo de carga y las características de la señal.

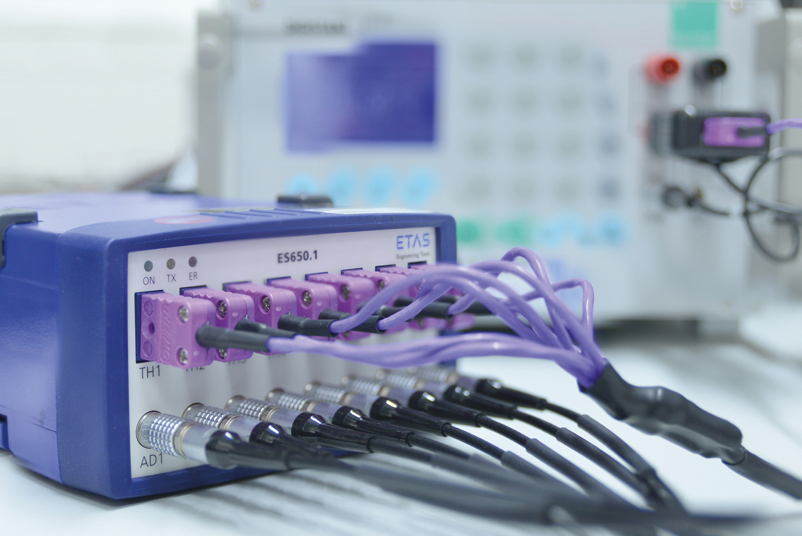

Amplificadores y módulos de medición

Los módulos de medición son versátiles y muy robustos, ya que a menudo se utilizan con altos potenciales y deben ser resistentes a la EMC y a la ESD. Durante el desarrollo de vehículos híbridos y eléctricos, es necesario realizar mediciones de temperatura en una gran variedad de componentes, y para ello se suelen utilizar módulos de medición.

El calibrado es muy individual, ya que cada módulo de medición se construye también individualmente. Gracias a nuestros muchos años de experiencia, calibramos sus módulos de medición en todos nuestros rangos de medición acreditados, como corriente, tensión, temperatura y frecuencia. Además, podemos realizar la calibración a diferentes temperaturas ambientales en cámaras climáticas especialmente configuradas para esta medición. Esto es especialmente relevante para los módulos de medición que están expuestos a temperaturas extremas en su uso posterior.

Nuestro servicio

También puede beneficiarse de la calibración de todos los demás instrumentos de medición en nuestros laboratorios acreditados. Eche un vistazo a nuestra cartera de servicios y obtenga más información sobre nuestras calibraciones independientes del fabricante: somos su socio para las calibraciones en el campo de la electromovilidad. Puede encontrar más información y detalles en nuestro certificado de acreditación actual.
